上个月，顶博电力总结了《了解更多广西顶博发电机组制造必须先学习电子调速器工作原理》，大家已经对电子调整器有了初步的了解，今天继续学习电子调速器的组成及功能。

   手机控速器它是只能会根据承受的联通号，实现的保持系统和履行器来该变喷油阀提供的油量的强弱,是的保持发电厂机轉速的的保持裝置。手机控速器只能会根据的保持系统的其他的分：手机式；液压油泵式；液压式：机械设备式：据的用途的其他的以分成：单制式，双置式，全置式。控速器已是在化工业品整流整流无刷整流无刷电机控速、化工业品传输数据带控速、前照灯照明设计诉讼、估算机主机电源散热性能、整流电扇等、获取大范围软件。

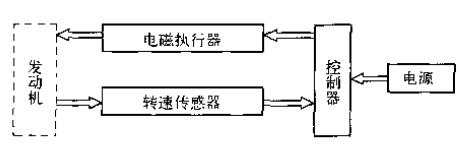

   电子调速器基本控制示意图

电子器材可控硅调压器是由电磁波制定器，发动机转速传调节器器和控制机4个通常控制部件根据。

控制器  控制器主要完成广西顶博发电机组制造发动机转速的检测、执行器的驱动、齿杆位置的检测，用以调整发动机转速，完成速度调节功能。



转速传感器  转速传感器为单线圈结构的电磁传感器，它固定在发动机飞轮齿圈或齿轮外缘。齿轮旋转时切割磁力线产生脉冲电信号，发动机每转过一齿，产生一个脉冲信号。

电磁执行器  控制器将从转速传感器采集到的发动机状态进行分析处理，并向执行器发出相应的电流信号，通过执行器使广西顶博发电机组制造发动机供油杆产生相应的位移．来调整发动机的工况。根据电流大小，齿杆稳定在不同的供油位置上，切断电流后，电磁力消失，复位弹簧将齿T-r推回到断油位置，喷油泵断油，发动机停机。



电子调速器的系统功能

调速控制 调速控制采用闭环方式，可精确调节广西顶博发电机组制造发动机的转速。转速的稳定性可通状态开关选择，动态响应可由内部的增益和微分电位器调节。

高低速开关和转速微调电位器   高低速开关用于低速控制与标定转速控制的切换。外接转速微调电位器可精细调节转速偏差。



自动停车保护  当转速传感器发生故障，转速反馈信号消失，或电源掉电时，该功能可使发动机自动停机。



稳态调速率可调  控制器的稳态调速率按要求的需要可设置为可调与不可调。把端子10、11接通，调速率为可调。顺时针旋转速降电位器，稳态调速率增大。此时，发动机标定转速可能需要重新设定。



启动油量限制  启动抽量随柴油发动机启动环境温度而变化。通过调整启动油量电位器，可调整发动机的启动排烟至最佳，油量逆时针旋转减小，顺时针旋转增大。



升速时间控制  调整该电位器可以控制发动机从怠速至额定工作转速的升速时间，顺时针旋转增大，逆时针旋转减小。



并机功能  端子13(端子7为地)接收来自负荷分配装置、自动同步器装置和其它调速器系统辅助装置的输入信号。该装置直接与端子13连接，其接线应屏蔽。

   倘若分开使用的智能的同时装制而不与工况分配权器件连入在混着时，绝缘端子13和14区间内应连入某个3MQ的电阻器器。这关键是方便在电机转速调整装制和同时装制区间内做输出功率相配。   当引导安装与绝缘端子13开始接线图接入时，电机时速将降低，打火机电机时速不得不如何设置。
