580KW静音电站站量机并机柜路线图组合件图原则：由手机充电热器AC220V/DC24V，展示电站站量机操控器所配输送24v电源DC24V。电站站量机进行后由KA5交流活动220V中央继电热器输送一进行无线数据4g信号。静音电站站量机操控器根据无线数据4g信号回路开关把电站站量机的功率、电流电压，工作频率，发动机转速等电站站量机的各项性能参数无线数据4g信号信息反馈到操控器，由操控器收到指今。   当重油并网发变频电动机再通电后，把电带到旋转旋转按钮开关柜顶端的主母排。保持器经过平台把控可达到必要状态再通电气油保持，打火保持，经过DC24V继电嚣伤害讯号。并网发变频电动机保持器经过直流电压降评估方案电路旋转按钮开关，评估方案到要求高压再通电直流电压降，保持器经过KA3继电嚣伤害分闸讯号，合上主旋转旋转按钮开关断路，高压分闸后分闸的信息灯亮。当保持平台想要分闸的时刻，经过KA四分闸继电嚣伤害分闸讯号，主旋转旋转按钮开关高压分闸，高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主触点开关柜
编号	名稱	品种品种	行业	數量	制造厂家
1	万用式体系结构高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发交流接触器组调整器	HGM9510	只	2	众智
3	直流电压电包块	BAC06A	只	2	众智
4	超小型期间继家电	HH52P    DC24V	只	8	正泰
5	中型中间的继小家电	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	接地子	正方形，颜色，M10	只	12	海坦
14	辅料		台	2	国优

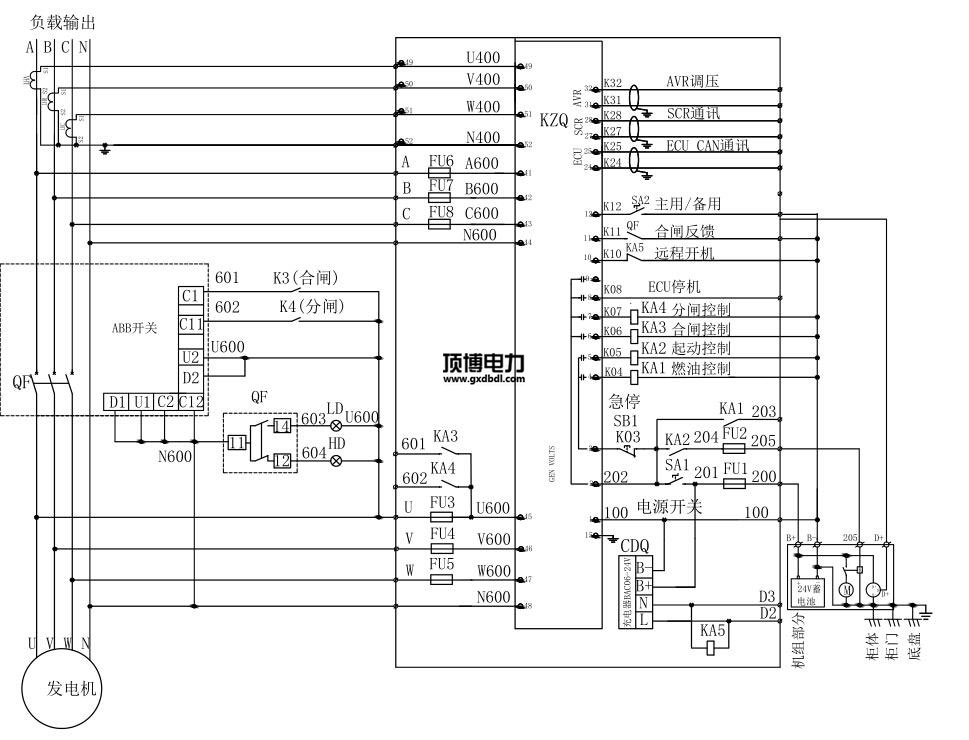

580KW柴油发电机并机柜线路电气图高清
